Le multitalent pour la réhabilitation des canalisations
Le succès avec système – C’est sous cette devise que RS Technik propose le système RS MaxLiner® pour la réhabilitation sans tranchées de conduites de raccordement domestiques, conduites collectrices et conduites inhouse (internes), avec homologation correspondante du DIBt (Institut allemand de la technologie de construction).
À cet égard, le MaxLiner® est un véritable multitalent : Grâce au système de résine époxy MaxPox® de grande qualité, la réhabilitation s’effectue en sécurité et avec flexibilité, même dans les coudes, aux changements de dimensions et lorsque les accès sont étroits. Avec un choix très complet de matériaux supportsgaines flexibles),de systèmes de résine et d’appareils pour latechnique de mélange, d’inversion et de durcissement, nous proposons aux entreprises exécutantes l’équipement qui convient pour faire face à toutes les situations, jusqu’à l’aménagement complet de leurs véhicules.
Par ailleurs : Le système MaxLiner® permet un raccordement étanche à l’eau à l’ancien tuyau, sans la nécessité de faire appel à des techniques de raccordement complémentaires. Ceci a été démontré dans le cadre d’une série d’essais réalisés sur différents matériaux pour tuyaux en matière plastique. Ces essais ont été accompagnés par le Laboratoire de contrôle Siebert + Knipschild, qui a également établi et délivré le certificat qui s’y rapporte.
Domaines d’application du système MaxLiner® :
Homologations du DIBt (Institut allemand de la technologie de construction)
La qualitéest, pour nous, la maxime et le mot d’ordre suprêmes : Les différents systèmes MaxLiner® bénéficient, pour les différents cas d’application, d’homologations correspondantes du DIBt (Institut allemand de la technologie de construction). Le système est utilisable de façon flexible et il convient pour des diamètres nominaux allant de DN 70 à DN 400 mm, il est donc utilisable également dans les conduites collectrices. Des dimensions spéciales peuvent être fournies sur demande.
Les résines époxy sont considérées comme des plastiques de grande qualité, qui sont caractérisées en particulier par leur résistance chimique et par leur résistance à la température. Étant donné la composition chimique et la méthode de durcissement flexible (eau chaude / vapeur et durcissement à la température ambiante), le système présente en outre une bonne qualité de mise en œuvre qui, même en présence de très petits accès d’un seul côté, permet de procéder à une réhabilitation sûre de tuyauteries.
RS MaxLiner® | Z-42.3-389 | DN100-200
Matériaux supports : RS MaxLiner® Fix, Flex, Flex S, Flex 4D, tuyau extérieur en PU (polyuréthane)
Systèmes de résine : RS MaxPox15M-20/40/70/120
Mélange manuel ou installation de mélange
RS MaxLiner® à l’intérieur de bâtiments | Z-42.3-487 | DN 70-200
Matériaux supports: RS Maxliner® Flex S
Systèmes de résine: RS MaxPox 15M-20
Installation de mélange
Composants présentant les meilleures propriétés qui soient
Un faible retrait par réaction, une forte adhérence à l’ancien tuyau, une très grande résistance chimique aux eaux usées, de même que de bonnes propriétés mécaniques, qui ont été prouvées, font que la résine époxy est le matériau qui s’impose dans le domaine du raccordement domestique.
Par comparaison avec d’autres systèmes de résine, il n’y a par ailleurs pas de dégagement de styrène lors de la réaction au durcissement. L’absence d’odeur est un argument important pour le donneur d’ordres.
La Société RS Technik AG investit beaucoup dans la recherche et le développement de résines efficaces qui, en ce qui concerne la durabilité, satisfont aux exigences qui deviennent de plus en plus sévères.
Étant donné les tracés complexes des conduites et l’accès parfois difficile, la réhabilitation de conduites de raccordement domestiques représente un défi tout particulier pour la technologie de gainage. Dans le cadre d’un test d’envergure avec différents matériaux pour tuyaux, le prestataire en systèmes, RS Technik AG, a maintenant apporté les preuves suivantes:
Reportez-vous à notre article relatif à l’absence d’infiltration des systèmes époxy
Nous nous en remettons aux résines époxy de grande qualité
Résines EP en comparant les systèmes (50 = meilleur)
Comparaison simplifiée de différentes résines
Consommables :
Gaines flexibles pour système RS MaxLiner®
- RS MaxLiner® Fix
- RS MaxLiner® Flex
- RS MaxLiner® Flex S
- RS MaxLiner® Flex 4D
- RS MaxLiner® PVC
- RS MaxLiner® PU
- RS MaxLiner® Super Flex
- RS Tuyaux de calibrage, PreLiner
Consommables :
Systèmes de résine époxy pour RS MaxLiner®
- RS MaxPox® 15M (résine)
- RS MaxPox® 20, 40, 70 (durcisseur)
- RS MaxPox® Fill A (résine)
- RS MaxPox® Fill B 30, 60, 90 (durcisseur)
- RS MaxPox® Thermo
Les avantages du système MaxLiner®
Caractéristiques techniques
Domaines d’application possibles de RS MaxLiner®
• Conduites domestiques et souterraines de tout type, de la cave jusqu’au système d’évacuation des eaux usées
• Les tuyaux sont réhabilités verticalement, du toit jusque dans la cave
• Tuyaux de drainage pour garage, jardin et esplanade
• Longueurs jusqu’à 100 m possibles, avec coudes jusqu’à 90°
• Tous les types de matériaux pour tuyaux d’accueil
• Réhabilitation sélective de douilles et de trous
• Installation en passant par canalisations et ouvertures existants
Plage de diamètres
• DN 70 mm à DN 400 mm
Caractéristiques techniques
• Capacité de l’installation de mélange de résine : 18 kg/mn
• Capacité d’aspiration de la pompe à vide : 16 m³/h
• Contenance des cuves : Résine : 260 l, durcisseur : 122 l
• Puissance du groupe électrogène : 5 kW

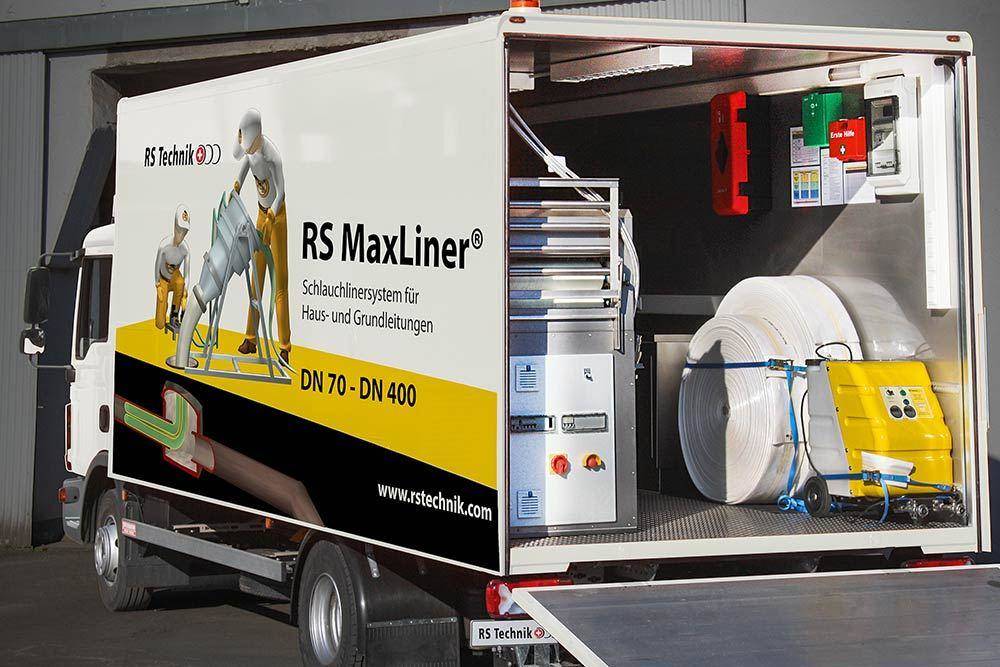

Exemples d’aménagement pour la constitution individuelle du véhicule de réhabilitation RS MaxLiner®
• Installation de mélange RS CCM® avec commande API par l’intermédiaire du Touch Panel (écran tactile) de Siemens
• Pompe à vide externe V-VTN16 (capacité d’aspiration : 16 m³/h)
• Tête de mélange standard pour RS CCM®
• Système de climatisation pour résine et durcisseur
• Cuves conformes aux directives Machines – résine : 260 l, durcisseur : 122 l
• Dispositif de remplissage externe, groupe électrogène 5 kW
• Une pompe à vis excentrée pour la résine époxy/le durcisseur
• Avec table à rouleaux de calibrage RS, DN 300, entraînement électrique avec moteurs à tambours et châssis intégré
Autre équipement pour le véhicule de réhabilitation RS MaxLiner®
• Appareil d’inversion RS LinerGun® ou tambour d’inversion RS LinerCannon®
• Unité de chauffage mobile telle que RS HotBox® ou générateur de vapeur RS Steam Unit
• Robot de fraisage RS MicroCutter®
Assurance de la qualité
• Label de qualité RAL S27.10 (eau) et S27.2 (vapeur)
• DIBt – Homologation Z-42.3 – 389
• DIBt – Homologation Z-42.3 – 487[à l’intérieur de bâtiments]
